在建筑行业，体育馆网架结构因其跨度大、造型美观、施工周期短等优势，已成为大型公共建筑的首选方案。然而，对于刚入行的新手来说，面对一张布满线条、符号和数字的体育馆网架图纸，往往感到一头雾水，甚至产生畏难情绪。很多人在解读图纸时，要么忽略关键节点，要么误解受力逻辑，导致后续施工出现严重偏差。事实上，看懂体育馆网架图纸并非遥不可及，关键在于掌握正确的读图逻辑和核心要点。本文将以一个真实案例为主线，通过专家访谈的形式，深入剖析新手常犯的错误，并提供一套行之有效的读图方法论。无论你是项目经理、施工员还是刚入行的设计师，这篇文章都将帮你拨开迷雾，建立起对体育馆网架图纸的系统认知。山东竣安金属结构有限公司承接全国工程，致力于为客户提供从图纸解读到施工落地的全流程服务。
- 案例选择：一个典型的县级体育馆网架工程
- 案例背景：工程概况与图纸构成
- 问题分析：新手读图时常见的三大致命误区
- 解决方案：专家教你三步读懂网架图纸
- 经验总结：从图纸到现场的关键转化技巧
一个典型的县级体育馆网架工程
让我们把目光聚焦到2023年华东地区的一个县级体育馆项目。该体育馆建筑面积约8000平方米，屋盖采用正放四角锥网架结构，跨度达到56米，是典型的“大跨度、重荷载”公共建筑。负责该项目的总工程师李工，拥有超过15年的网架结构设计经验。他告诉我们，这个项目之所以被选为典型案例，是因为它几乎涵盖了新手读图时可能遇到的所有典型问题——从杆件编号混乱到支座节点误解，再到挠度控制指标的忽视。
李工回忆道：“项目刚开始时，施工队里几个刚毕业的年轻人拿着图纸，连最基本的‘上弦杆’和‘下弦杆’都分不清，更别提看懂那些复杂的球节点大样图了。” 这个案例非常真实地反映了当前行业内的普遍痛点：理论知识与实践读图之间存在巨大的鸿沟。
上图展示的就是该体育馆网架的标准平面图。从图中可以清晰地看到，整个网架由无数个三角形单元组成，这些单元通过球节点连接在一起。初学者往往会被这种重复的几何图形迷惑，认为只要数清楚杆件数量就行，却忽略了图中标注的杆件截面尺寸、材质等级以及焊缝要求等关键信息。李工强调：“图纸上的每一个数字、每一条线都不是多余的，它们共同构成了一个完整的受力体系。”
工程概况与图纸构成
该体育馆网架工程位于华东某地级市，于2023年3月正式启动钢结构施工。项目总投资约1.2亿元，其中网架部分造价约1800万元。设计单位是国内一家甲级设计院，施工图设计周期为45天。整个网架由3000多根杆件和800多个焊接球节点组成，总用钢量约450吨。李工向我们展示了完整的图纸清单，包括：结构设计总说明、网架平面布置图、网架剖面图、球节点大样图、杆件编号图以及支座详图。
对于新手来说，最容易犯的错误就是只看“网架平面布置图”，而忽略了“结构设计总说明”。李工说：“总说明里包含了材料等级、焊缝质量要求、防腐防火涂装标准等核心参数，这些是决定工程质量的基础。很多新手拿到图纸后，直接翻到平面图开始数杆件，结果施工到一半才发现用的钢材等级不对，造成巨大的返工损失。”
此外，图纸的构成还包含一个重要的部分——计算书。虽然计算书不直接出现在施工图中，但它决定了网架的整体受力逻辑。李工建议新手在读图前，先花10分钟浏览一下计算书中的荷载取值和挠度控制值，这样在后续看图纸时才能做到心中有数。
新手读图时常见的三大致命误区
根据李工多年的经验，新手在解读体育馆网架图纸时，普遍存在以下三个致命误区。这些误区如果不及时纠正，轻则导致施工错误，重则引发结构安全隐患。
- 误区一：只看杆件长度，忽视杆件受力性质：很多新手认为网架图纸就是一张“拼图”，只要把杆件按照长度对号入座就行。实际上，网架中的杆件分为上弦杆、下弦杆和腹杆，它们在受力体系中扮演的角色完全不同。上弦杆主要承受压力，下弦杆主要承受拉力，而腹杆则负责传递剪力。如果混淆了这些杆件的受力性质，随意替换截面尺寸，后果不堪设想。
- 误区二：忽视球节点的构造细节：焊接球节点是网架结构的关键连接部位。新手往往只关注球的大小，而忽略了球上的加劲肋和焊缝坡口形式。李工指出：“一个直径300mm的焊接球，如果内部没有加劲肋，或者焊缝坡口角度不对，其承载能力会下降30%以上。”
- 误区三：忽略支座节点的约束条件：网架的支座节点分为固定支座、滑动支座和弹性支座。不同的支座类型对应不同的约束条件，直接影响网架的内力分布。新手最容易犯的错误就是将所有支座都视为固定支座，导致实际施工时支座无法自由滑动，产生巨大的附加应力。
上图展示的是一个典型的焊接球节点大样图。从图中可以清晰地看到，球节点上焊接了多根杆件，每根杆件的端部都进行了相贯线切割。李工指着图中的标注说：“注意看这里，每根杆件的端部都标注了‘坡口角度’和‘间隙尺寸’。这些数据直接决定了焊缝的熔深和强度。如果施工时忽略了这些细节，焊缝质量就无法保证。”
为了更直观地对比不同节点的差异，李工提供了一张对比表格：
| 节点类型 | 适用场景 | 常见错误 | 后果 |
|---|---|---|---|
| 焊接球节点 | 大跨度网架 | 忽略加劲肋 | 节点承载力下降 |
| 螺栓球节点 | 中小跨度网架 | 螺栓拧入深度不足 | 节点松动脱落 |
| 支座节点 | 所有网架 | 混淆固定/滑动支座 | 结构产生附加应力 |
专家教你三步读懂网架图纸
针对上述误区，李工总结了一套“三步读图法”，帮助新手快速掌握体育馆网架图纸的核心内容。这套方法已经在多个项目中得到验证，效果显著。
- 第一步：通读设计总说明，建立整体认知：不要急着看平面图，先花15分钟仔细阅读“结构设计总说明”。重点关注以下内容：材料等级（如Q355B）、焊缝质量等级（如二级焊缝）、防腐防火要求（如涂层厚度）、挠度控制值（如L/250）。这些信息是后续所有工作的基础。
- 第二步：分层解析杆件系统，区分受力角色：拿到网架平面图后，用不同颜色的笔标记出上弦杆、下弦杆和腹杆。上弦杆通常位于网架顶部，截面较大；下弦杆位于底部，截面稍小；腹杆则连接上下弦杆，形成三角形稳定结构。通过颜色区分，可以快速理解力的传递路径。
- 第三步：细读节点详图，核对关键尺寸：节点详图是图纸的“灵魂”。重点核对球节点直径、加劲肋厚度、杆件端部坡口角度以及焊缝高度。同时，要对比平面图中的杆件编号与节点图中的杆件编号是否一致，确保每个杆件都能“对号入座”。
李工特别强调：“第三步是最容易被忽视的环节。很多施工队为了赶工期，直接跳过节点详图，凭经验焊接。结果等到做超声波检测时，才发现大量焊缝不合格，不得不返工，既浪费材料又延误工期。”
从图纸到现场的关键转化技巧
读懂了图纸，只是成功了一半。如何将图纸上的信息准确无误地转化为现场施工，才是真正的考验。李工结合该体育馆项目的实际经验，总结出以下几条关键转化技巧：
- 技巧一：建立图纸与现场的“坐标系”对应关系：网架图纸通常采用相对坐标系，而施工现场使用的是绝对坐标系。在放样前，必须将图纸上的坐标点转化为现场的实际坐标。李工建议使用全站仪进行坐标复核，确保每个球节点的位置误差控制在2mm以内。
- 技巧二：制作杆件“身份证”标签：对于3000多根杆件，如果没有有效的标识系统，现场管理将一片混乱。李工团队的做法是：在工厂预制阶段，就为每根杆件贴上二维码标签，包含杆件编号、长度、截面尺寸、材质等级等信息。现场安装时，工人只需扫码即可获取全部信息，大大降低了出错率。
- 技巧三：重视“预起拱”值的设置：大跨度网架在自重和荷载作用下会产生下挠。因此，图纸中通常会标注一个预起拱值（如50mm），即在制作时让网架向上拱起一定高度，待荷载施加后正好恢复到设计标高。新手最容易犯的错误就是忽略这个预起拱值，导致网架安装完成后出现明显的下凹。

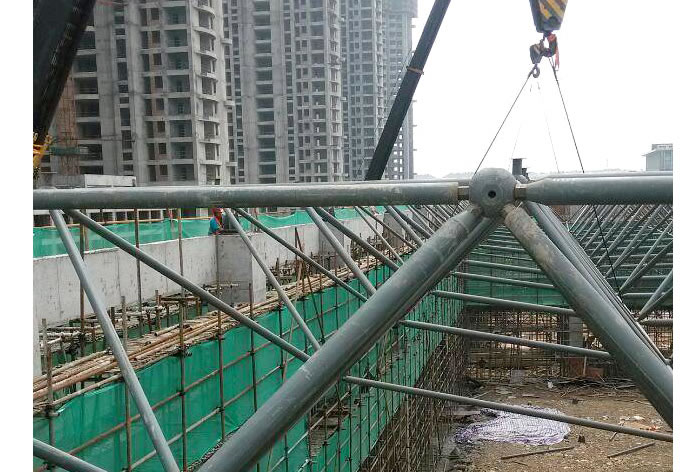

上图展示的是该体育馆网架在施工现场进行吊装的情景。从图中可以看到，网架被分成若干个单元块，每个单元块都通过吊车吊装到指定位置。李工指着图中的吊点说：“注意看，每个吊点位置都经过了精确计算，确保吊装过程中杆件不会发生塑性变形。这就是图纸转化为现场施工的典型例子。”
常见问题解答
问：网架图纸中的“挠度”是什么意思？如何看懂挠度控制值？
答：挠度是指网架在荷载作用下产生的竖向变形。图纸中通常会标注“挠度控制值”，例如L/250，其中L代表网架的跨度。对于56米跨度的网架，L/250就是224mm。这意味着网架在正常使用状态下，最大下挠不能超过224mm。新手在读图时，一定要找到这个控制值，并在施工过程中进行监测。
问：如何区分焊接球节点和螺栓球节点？
答：焊接球节点是一个实心或空心的钢球，所有杆件通过焊接与球体连接；螺栓球节点则是一个带有螺纹孔的钢球，杆件通过高强螺栓与球体连接。在图纸上，焊接球节点通常用实心圆表示，螺栓球节点则用带十字线的圆表示。两者的适用场景不同：焊接球节点承载力高，适用于大跨度网架；螺栓球节点安装方便，适用于中小跨度网架。
问：图纸上的杆件编号看不懂怎么办？
答：杆件编号通常由字母和数字组成，例如“SG-01-150×5”。其中“SG”代表上弦杆，“01”代表编号，“150×5”代表杆件截面为直径150mm、壁厚5mm的圆管。新手可以制作一张编号对照表，将图纸上的所有编号及其对应的截面尺寸、材质等级一一列出，方便现场查询。
总结建议
看懂体育馆网架图纸，本质上是一场从“二维符号”到“三维空间”的思维转换。通过本文的案例分析和专家解读，相信你已经认识到：读图不是简单的“看图识字”，而是需要理解结构受力逻辑、掌握节点构造细节、并具备现场转化能力。山东竣安金属结构有限公司承接全国工程，始终强调“图纸是工程的灵魂”，只有真正读懂了图纸，才能确保工程质量与安全。对于新手来说，建议从一个小型网架项目开始练习，逐步积累经验，避免在大型项目中因读图错误造成不可挽回的损失。记住，每一次成功的施工，都始于对图纸的敬畏与尊重。
