一、项目概况
项目名称：阳信圣豪城商场顶棚网架
项目地点：山东省滨州市阳信县
竣工时间：2024年3月
建筑用途：商场中庭及公共区域顶棚
屋面投影面积：430平方米
网架跨度：17米
阳信圣豪城商场是阳信县核心商业综合体的重要组成部分，其中庭顶棚采用钢结构网架体系，为商场提供大跨度无柱公共空间。该项目顶部屋面采用钢桁架轻型网架板WB（网架板）体系，在满足屋面围护功能的同时兼顾保温、隔热与防水要求。
工程建设核心难点：
难点一：商场内部受限空间施工。项目位于既有商场结构内部，施工区域为已投入使用或同步建设的商业空间中庭，施工场地狭小，大型起重设备无法进入作业面，吊装路径受限。
难点二：高空作业精度控制。网架安装高度位于商场顶部，属高空作业范畴，安装精度要求高。17米跨度虽属中小跨度，但螺栓球节点网架的杆件与球节点连接需逐点定位、逐颗终拧，对安装顺序和精度控制提出严格要求。
难点三：多工种交叉作业协调。商场顶棚涉及网架结构安装、屋面WB板铺设、机电管线敷设、装饰吊顶等多专业交叉施工，施工组织协调难度大。
二、结构设计参数
2.1 结构形式

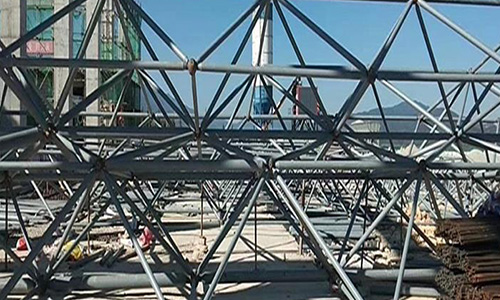

本项目网架结构采用正放四角锥螺栓球节点平板网架。正放四角锥体系是螺栓球网架中最成熟、应用最广泛的结构形式之一，由上下弦平面通过四角锥体腹杆连接构成空间受力体系，具有受力明确、节点构造简洁、加工制作标准化程度高等特点。
2.2 主要技术参数
| 参数项目 | 设计参数 |
|---|---|
| 网架形式 | 正放四角锥螺栓球节点平板网架 |
| 平面尺寸 | 根据投影面积430㎡及跨度17m推算确定 |
| 网架跨度 | 17m |
| 网架矢高 | 1.5m（参考同类四角锥网架矢高取值） |
| 网格尺寸 | 2.0m×2.0m（标准网格） |
| 支承形式 | 下弦周边支承 |
| 主材材质 | Q235B |
| 高强度螺栓 | 40Cr，性能等级10.9级 |
| 螺栓球材质 | 45号钢 |
| 抗震设防烈度 | 7度 |
| 建筑抗震设防类别 | 丙类 |
| 基本风压 | 0.45kN/㎡（50年一遇） |
| 基本雪压 | 0.40kN/㎡（50年一遇） |
| 设计使用年限 | 50年 |
| 结构安全等级 | 二级 |
| 屋面恒载（上弦，不含网架自重） | 0.50kN/㎡ |
| 屋面活载 | 0.50kN/㎡ |
| 下弦恒载 | 0.10kN/㎡ |
2.3 杆件与节点设计
网架杆件采用高频焊接或无缝钢管，管材规格根据内力计算确定，主要管径涵盖Φ48×3.5、Φ60×3.5、Φ76×4.0等常用规格。螺栓球节点按照《空间网格结构技术规程》（JGJ 7-2010）第5.3节要求进行设计，螺栓球直径根据最大螺栓孔螺纹及受力要求确定。
2.4 结构计算
结构计算采用空间桁架位移法，按《空间网格结构技术规程》（JGJ 7-2010）要求进行，节点按铰接假定计算。荷载组合按《建筑结构荷载规范》（GB 50009）执行，抗震验算按7度设防要求进行竖向和水平抗震验算。网架挠度控制按《空间网格结构技术规程》第3.5.1条规定执行，屋盖网架挠度容许值不超过短向跨度的1/250。
三、防腐与防火工艺
3.1 防腐涂装体系
本项目钢结构防腐涂装严格执行《钢结构工程施工质量验收标准》（GB 50205-2020）及《建筑钢结构防腐蚀技术规程》（JGJ/T 251-2011）的相关规定。
除锈处理：
钢材表面预处理采用喷射或抛射除锈（Sa级），除锈等级达到Sa2.5级，即“非常彻底地喷射或抛射除锈”，表面应无可见的油脂、污物、氧化皮、铁锈和油漆涂层等附着物，任何残留的痕迹应仅为点状或条纹状的轻微色斑。
防腐涂料配套体系：
| 涂层 | 涂料类型 | 遍数 | 干膜厚度 |
|---|---|---|---|
| 底漆 | 环氧富锌防锈底漆 | 2遍 | ≥70μm |
| 中间漆 | 环氧云铁中间漆 | 2遍 | ≥80μm |
| 面漆 | 丙烯酸聚氨酯面漆（或氟碳面漆） | 2遍 | ≥70μm |
| 干膜总厚度 | ≥220μm |
涂装施工采用无气喷涂为主、刷涂为辅的方式，每道涂层涂装完毕后采用漆膜测厚仪测定干膜厚度，涂装全部完成后测定漆膜总厚度，按每1~3㎡测一个点进行检测。同一配套中的底漆、中间漆、面漆具有良好的相容性，选用同一厂家产品。
3.2 防火涂料
本项目钢结构防火设计按照《建筑设计防火规范》（GB 50016）及《钢结构防火涂料》（GB 14907-2018）执行。
防火涂料选型：
根据商场建筑功能及消防要求，网架钢结构采用室内膨胀型钢结构防火涂料，按防火机理分类为膨胀型，涂层在高温时膨胀发泡形成耐火隔热保护层。
耐火极限：
网架钢构件设计耐火极限为1.50h。膨胀型防火涂料涂层厚度不应小于1.5mm。
构造顺序：
钢结构表面按“防腐底漆→防腐中间漆→防火涂料→防腐面漆”的构造顺序进行处理。
四、核心施工工艺
4.1 安装工法选择
本项目采用高空散装法进行网架安装。
工艺选择原因：
- 场地受限：项目位于商场内部，大型起重设备无法进入，不具备整体吊装条件；
- 跨度适中：17米跨度属中小跨度，高空散装法可有效控制安装精度；
- 经济合理：无需大型吊装机械，施工成本可控。
4.2 关键施工流程
第一步：施工准备
进场杆件、螺栓球、高强螺栓等构件按图纸编号分类码放，用图表形式标示各种构件所处位置以便查找。对螺栓球、杆件进行检查验收。
第二步：搭设满堂脚手架
按设计标高搭设满堂红脚手架作为网架安装的操作平台和临时支撑平台。临时支点的位置、数量经计算确定。
第三步：测量放线定位
采用全站仪建立高精度三维控制网，在支座上精确放线布置各支点位置与标高。支座定位轴线和标高的允许偏差应符合《钢结构工程施工质量验收标准》（GB 50205-2020）表11.2.1的规定。
第四步：网架高空拼装
安装顺序遵循 “先下弦—后腹杆—再上弦” 的原则：
- 首先安装下弦杆与下弦螺栓球，形成下弦平面网格；
- 然后安装腹杆（四角锥斜杆），形成空间锥体；
- 最后安装上弦杆与上弦螺栓球，完成整体网架。
安装采用 “对称、分层、分级” 原则，由中心向四周逐步扩展，避免累积变形。
第五步：螺栓终拧
高强度螺栓采用数显扭矩扳手进行拧紧。关键控制要求：
- 螺栓拧入深度≥1.1倍螺栓直径；
- 外露丝扣2~3扣；
- 节点拧紧扭矩采用双人复核制度；
- 高强度螺栓与球节点应紧固连接，连接处不应出现间隙、松动等未拧紧现象。
第六步：支座安装与焊接
网架整体拼装完成后进行支座安装与焊接，支座安装偏差应符合设计及规范要求。
第七步：挠度检测
网架总拼完成后及屋面工程完成后分别测量挠度值。本项目跨度17m（≤24m），测量下弦中央一点的挠度。采用全站仪中间设站三角高程法进行测量。所测挠度值不应超过相应荷载条件下挠度计算值的1.15倍。
第八步：密封与验收
螺栓球节点将所有接缝用油腻子填嵌严密，多余螺孔密封。
4.3 质量验收关键点
| 验收项目 | 控制标准 | 依据规范 |
|---|---|---|
| 挠度 | ≤计算值×1.15 | GB 50205-2020第11.3.1条 |
| 螺栓终拧 | 无间隙、无松动 | GB 50205-2020第11.3.2条 |
| 支座中心偏移 | ≤L/3000，且≤30mm | JGJ 7-2010第6.11.2条 |
| 相邻支座高差 | ≤相邻间距/400，且≤15mm | JGJ 7-2010第6.11.2条 |
五、项目核心亮点
亮点一：大跨度无柱商业空间
17米跨度的螺栓球平板网架结构，在430㎡的顶棚范围内实现了完全无柱的大空间，为商场中庭提供了开阔的视野和灵活的商业布局条件。相较于传统框架梁柱结构，网架结构以极少的用钢量实现了更大的覆盖空间。
亮点二：自重轻、用钢量省
螺栓球节点网架为空间铰接结构，杆件主要承受轴向力，材料利用率高。相较于同等跨度的传统钢框架或混凝土结构，网架结构用钢量可降低20%~30%，有效控制主体结构造价。
亮点三：优良的抗风抗震性能
本项目按7度抗震设防设计，网架结构为高次超静定空间结构，具有空间受力合理、整体刚度大、抗震性能好的特点。基本风压0.45kN/㎡、基本雪压0.40kN/㎡的取值满足鲁北地区50年一遇气象条件。网架挠度按L/250控制，确保结构在正常使用状态下的刚度与舒适度。
亮点四：顶部WB轻型网架板屋面体系
顶部采用钢桁架轻型网架板WB（网架板），集轻质、承重、保温、防水、防火、隔声于一体。WB板与网架结构配套使用，实现了屋面围护系统的装配化施工，单板安装速度快、湿作业少，大幅缩短屋面封闭周期。
亮点五：装配式施工、工期优势明显
螺栓球节点网架的所有杆件和球节点均在工厂预制加工，现场仅为螺栓连接作业，无现场焊接（螺栓球节点无需焊接）。构件工厂化生产与现场安装可并行推进，有效压缩施工周期。本项目从网架安装到屋面封闭的施工周期控制在合理范围内。
亮点六：后期运维便捷
螺栓球节点网架所有连接均为可拆卸螺栓连接，后期如需进行设备管线改造、吊顶更换或局部加固，可针对性地拆卸和更换局部杆件，运维灵活度高。防腐涂装体系设计使用年限10~15年，降低了中期维护频率。
亮点七：适配光伏改造
平板网架的上弦平面平整，未来如需加装屋面分布式光伏系统，可在现有WB板上直接布置光伏支架，无需对主体结构进行大规模改造。网架结构的富余承载力为后期荷载增加预留了空间。
六、工程总结
阳信圣豪城商场顶棚网架项目是螺栓球四角锥平板网架在商业建筑中庭顶棚领域的典型应用案例。项目以17米跨度、430平方米投影面积的中小规模，系统呈现了螺栓球节点网架从结构设计、防腐防火处理到高空散装施工的全过程技术要点。
解决的施工难点：
- 在商场内部受限空间条件下，采用满堂脚手架高空散装法替代大型吊装方案，解决了场地制约难题；
- 通过全站仪精确定位+数显扭矩扳手双人复核的质量控制体系，确保了螺栓球节点网架的安装精度；
- 采用WB轻型网架板实现了屋面围护与主体结构的快速封闭。
结构优势：
正放四角锥螺栓球平板网架以Q235B为主材，在17米跨度条件下实现了无柱大空间，用钢量经济、施工便捷、抗震性能优良。
落地价值：
本项目为商场提供了开阔、通透的中庭公共空间，提升了商业环境的品质与体验。顶部WB板屋面体系兼具围护、保温、防水功能，满足商业建筑的室内环境要求。
同类工程参考意义：
本项目的设计参数、施工工艺和质量控制体系，对以下同类工程具有直接参考价值：
- 商场、超市、展厅等商业建筑中庭顶棚；
- 学校、医院等公共建筑的共享空间屋盖；
- 工业厂房、仓储物流的轻型屋面网架；
- 既有建筑改造中的新增顶棚或采光屋面。
规范依据汇总：
本项目设计、施工与验收严格执行以下国家及行业标准：
- 《空间网格结构技术规程》（JGJ 7-2010）
- 《钢结构工程施工质量验收标准》（GB 50205-2020）
- 《建筑结构荷载规范》（GB 50009）
- 《建筑抗震设计规范》（GB 50011）
- 《建筑设计防火规范》（GB 50016）
- 《钢结构防火涂料》（GB 14907-2018）
- 《建筑钢结构防腐蚀技术规程》（JGJ/T 251-2011）
